| 起源の場所 | 中国 |
| ブランド名 | DAWNERGY |
| 証明 | Anatel |
| モデル番号 | LPS-116-M-09-10-SCA-09-10-SCA について |

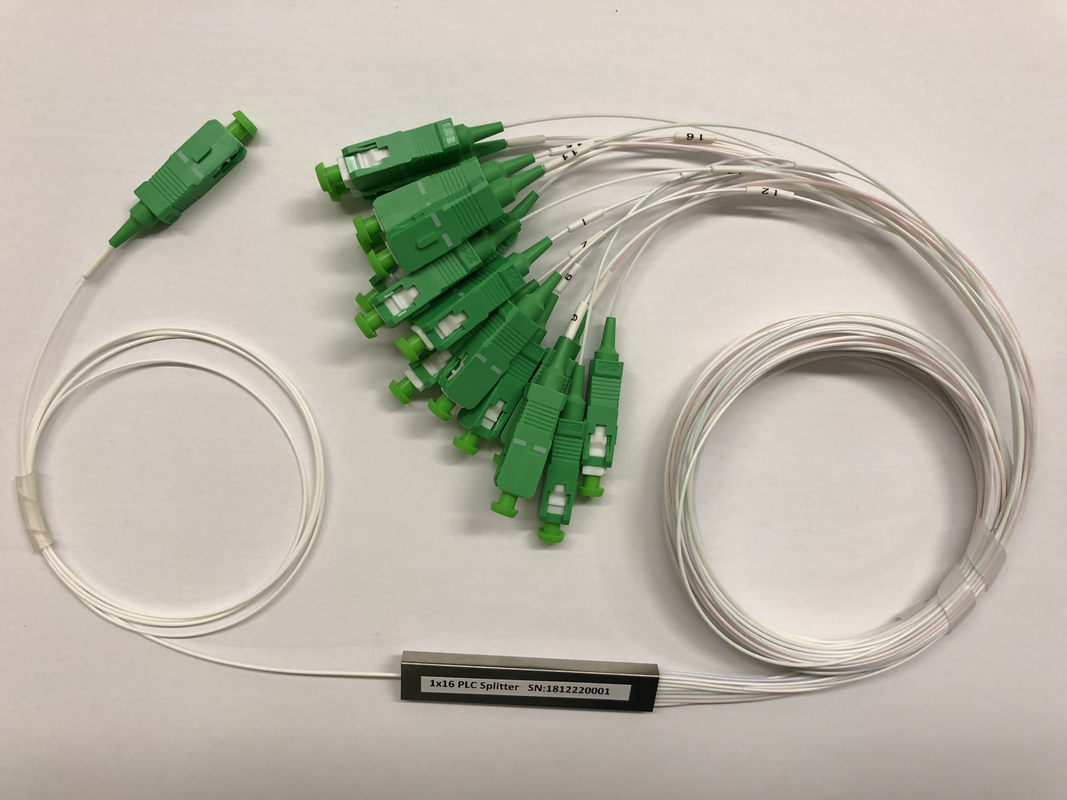

1×16 ミニモジュール 光ファイバー PLC SPLITTER SC/APC コンネクタ TELCORDIA 1209&1201 STANDARD 低損失 高信頼性
| パラメーター | 1×2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | |
| 動作波長 (nm) | 1260~1650 年 | ||||||
| 挿入損失 (dB) | 典型的な | 3.6 | 6.8 | 10 | 13.1 | 16.2 | 20 |
| 最大 (P/S) | 3.8/40 | 7.2/74 | 10.5/10.7 | 13.6/13.7 | 16.5/168 | 20.5/210 | |
| 均一性 (dB) | 典型的な | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 1.2 |
| マックス | 0.4 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | |
| PDL (dB) | 典型的な | 0.1 | 0.1 | 0.15 | 0.15 | 0.15 | 0.2 |
| マックス | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | 0.4 | |
| リターン損失 (dB) | ミニ | 55 | |||||
| 指示性 (dB) | ミニ | 55 | |||||
| 繊維の長さ (m) | 1 (+/-0.05) または顧客が指定した | ||||||
| 繊維の種類 | ITU-T G657A1 またはお客様が指定した | ||||||
| WDL (dB) | 典型的な | 0.2 | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 |
| マックス | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.5 | |
| TDL (dB) (-40~85°C) | 典型的な | 0.2 | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 |
| マックス | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | |
| 動作温度 (°C) | -40~85 | ||||||
| 保存温度 (°C) | -40~85 | ||||||
| パッケージのサイズ (mm) | 裸のスプリッタ | 40×4×4 | 50×7×4 | 60×12×4 | |||
| ミニモジュール | 60×7×4 | 60×12×4 | 80×20×6 | 100x40x6 | |||
| カセットタイプ | 100×80×10 | 120×80×18 | |||||
| パラメーター | 2x2 | 2x4 | 2×8 | 2x16 | 2x32 | 2x64 | |
| 動作波長 (nm) | 1260~1650 年 | ||||||
| 挿入損失 (dB) | 典型的な | 3.7 | 7 | 10.8 | 13.6 | 16.8 | 20.5 |
| 最大 (P/S) | 3.9/42 | 7.5/78 | 11.2/11.5 | 14.2/14.5 | 17.4/17.7 | 21.0/21.5 | |
| 均一性 (dB) | 典型的な | 0.5 | 1 | 1 | 1.2 | 1.5 | 2.2 |
| マックス | 0.6 | 1.2 | 1.5 | 1.8 | 2 | 2.7 | |
| PDL (dB) | 典型的な | 0.1 | 0.1 | 0.2 | 0.3 | 0.3 | 0.3 |
| マックス | 0.2 | 0.2 | 0.4 | 0.4 | 0.4 | 0.4 | |
| リターン損失 (dB) | ミニ | 55 | |||||
| 指示性 (dB) | ミニ | 55 | |||||
| 繊維の長さ (m) | 1 +/-0.05 またはお客様が指定した | ||||||
| 繊維の種類 | ITU-T G657A1 またはお客様が指定した | ||||||
| WDL (dB) | 典型的な | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.8 |
| マックス | 0.4 | 0.4 | 0.5 | 0.6 | 0.8 | 1.2 | |
| TDL (dB) (-40~85°C) | 典型的な | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 |
| マックス | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | |
| 動作温度 (°C) | -40~85 | ||||||
| 保存温度 (°C) | -40~85 | ||||||
| パッケージのサイズ (mm) | 裸のスプリッタ | 50×7×4 | 60×7×4 | 70×12×4 | |||
| ミニモジュール | 60×7×4 | 80×12×5 | 100x20x6 | 100x40x6 | |||
| カセットタイプ | 100×80×10 | 120×80×18 | |||||
| 注記: 1. 測定は室温で行う.上記の仕様では接続器の損失は除外される. | |||||||
| 2S=標準級,P=プレミアム級 | |||||||
