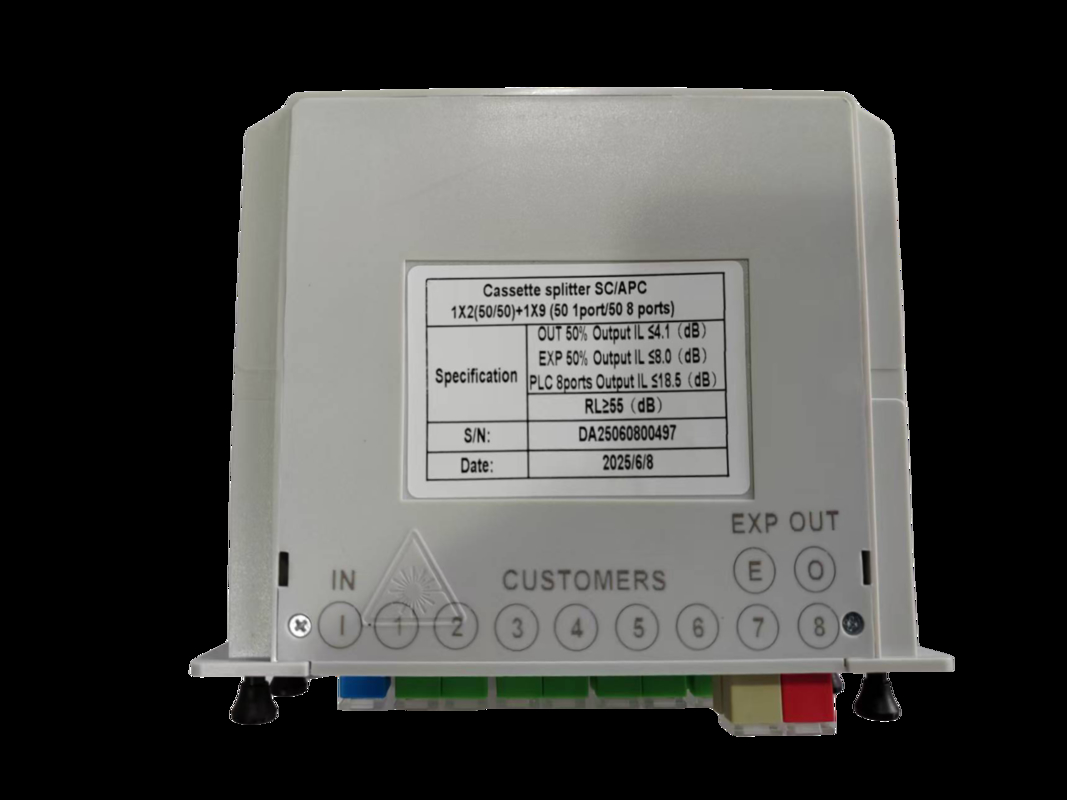

1x9 不均等 PLC スプリッター

カセットPLCスプリッター構成（11ポートSC/APCアダプター）

カセット図面（130x100x50mm）

入力と出力アダプターで異なる色を使用,参考画像

1)     ODB 1:2、1:8、10ポート

カセットオプション1：スプリッター1:9（50 1ポート/50 8ポート）

カセットオプション2：スプリッター1:2（50/50）、1:8

PLCスプリッター仕様

出力1x8  出力カスケード

コネクタ付きIL（dB）≤14.5         4.1

コネクタ付きRL（dB）≥55

均一性≤0.8; 指向性≥55; ファイバータイプG.657A1; アダプター挿入損失（dB）≤0.25

動作波長（nm）1260-1650nm; アダプターSC/APC

標準準拠Telcordia GR-1209、IEC 61753-1、Telcordia GR-1221

2)     ODB 1:2、1:2、1:8（30/70）、11ポートおよびODB 1:2、1:2、1:8（30/70）11または14ポート/HUB/SUB

カセットオプション1スプリッター1:2（70/30）、1:9（50 1ポート/50 8ポート）

カセットオプション2スプリッター1:2（70/30）、1:2、1:8

PLCスプリッター仕様

出力1x8 出力カスケード 出力拡張

コネクタ付きIL（dB）≤20.5        2.2        10.1

コネクタ付きRL（dB）≥55

均一性≤0.8; 指向性≥55; ファイバータイプG.657A1; アダプター挿入損失（dB）≤0.25

動作波長（nm）1260-1650nm; アダプターSC/APC

標準準拠Telcordia GR-1209、IEC 61753-1、Telcordia GR-1221

3)    ODB 1:2、1:2、1:8（50:50）、11ポート

カセットオプション1スプリッター1:2（50/50）、1:9（50 1ポート/50 8ポート）

カセットオプション2スプリッター1:2（50/50）、1:2、1:8

PLCスプリッター仕様

出力1x8 出力カスケード 出力拡張

コネクタ付きIL（dB）≤18.5        4.1        8.0

コネクタ付きRL（dB）≥55

均一性≤0.8; 指向性≥55; ファイバータイプG.657A1; アダプター挿入損失（dB）≤0.25

動作波長（nm）1260-1650nm; アダプターSC/APC

標準準拠Telcordia GR-1209、IEC 61753-1、Telcordia GR-1221

4)    拡張ボックス

カセットスプリッター1:8
