DA-PLC 平面光波回路 (PLC) スプリッター
説明
ドナジー」s平面光波回路 (PLC) スプリッターは、独自の石英ガラス導波路プロセスを使用して構築されています。これらのデバイスは、広い波長範囲にわたって挿入損失が低く、リターンロスが高くなります。 PLC スピッターの入力は光パワーを出力ポートに分配し、FTTx システム、通信ネットワーク、アナログ パッシブ光ネットワーク、CATV ネットワーク、およびその他の光ファイバー システムで一般的に使用されます。ミニタイプ PLC スプリッタは、ファイバ終端ボックス、ファイバ配電ボックス、スプライス クロージャ、およびラックマウント スプリッタ ボックスに取り付けることができます。コンパクトな設計により、設置スペースと時間を節約できます。
特徴
私 低い挿入損失と高いリターンロス
私 製造およびテスト規格: Telcordia GR-1209 および GR-1221
私 低PDL
私 コンパクトなデザイン
私 良好なチャネル間の均一性
私 広い動作波長範囲と動作温度
私 屋内および屋外アプリケーション向けの高い信頼性と安定性
PLCスプリッタモジュールの仕様
|
パラメータ |
1x16 |
|
|
コネクタの種類 |
SC/APC |
|
|
サイズ(mm) |
60×12×4 |
|
|
動作波長(nm) |
1260~1625 |
|
|
挿入損失 (dB) |
マックス |
14.3 |
|
均一性 (dB) |
マックス |
1.8 |
|
PDL (dB) |
マックス |
0.3 |
|
リターンロス (dB) |
分 |
55 |
|
指向性 (dB) |
分 |
55 |
|
ファイバーの種類 |
ITU-T G652D (1310 nm でのモードフィールド直径: 9,2 μm ± 0,4 μm – 1550 nm で: 10,4 μm ± 0,8 μm) |
|
|
ハウジング材質 |
ステンレス鋼 |
|
|
ピグテールの長さ |
私 光スプリッタの入力側はコネクタなし、出力側はコネクタ付きで終端する必要があります。 私 入力ピグテールの長さは 150 cm ± 3 cm とする。 私 出力ピグテールの長さは 60 cm ± 3 cm とする。 |
|
|
ピグテール外径 |
900um±5%、均一性 < 20um |
|
|
ピグテールの色 |
入力: 白 出力: TIA/EIA 598-A (1 から末尾までのナンバーメーカー付き) |
|
|
動作温度 (℃) |
-10～70 |
|

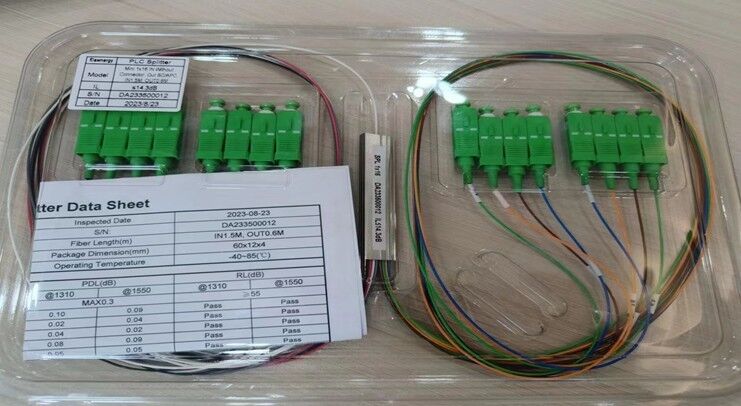

パッケージ
スプリッターはブリスター プラスチック ボックスで梱包され、各ボックスにスプリッター 1 つずつ、各スプリッターのテスト レポートがボックスに含まれています。プラスチックの箱に入ったラベル: 公称挿入損失、スプリッタの種類、シリアル番号に関する情報が記載されています。
スプリッターのラベル
印刷情報: 公称挿入損失、スプリッターの種類、シリアル番号
