| 起源の場所 | 中国 |
| ブランド名 | Dawnergy |
| モデル番号 | DA-PLC |
DA-PLC 平面光波回路 (PLC) 分割器
1. 記述
ダウン・エルギーs平面光波回路 (PLC) スプリッター技術は,ユニークなシリカガラス波導体プロセスを用いて構築されています.これらのデバイスは,幅広い波長範囲で高い返回損失で低挿入損失を持っています.PLCスプリッタの入力は,出力ポートに光電力を配分し,FTTxシステムで一般的に使用されています,通信ネットワーク,アナログパッシブ光学ネットワーク,CATVネットワークおよび他の光ファイバーシステム. ミニタイプPLCスプリッタは,ファイバー終結箱,ファイバー配送箱,スプライス・シールとラック式スプリッターボックスコンパクトな設計により,設置スペースと時間を節約できます.
2. 特徴
わかった 低挿入損失と高返回損失
わかった 製造・試験基準:テルコルディア GR-1209とGR-1221
わかった 低PDL
わかった コンパクト デザイン
わかった チャンネル間均一性
わかった 幅広い動作波長範囲と動作温度
わかった 屋内および屋外での高信頼性と安定性
3. PLCスプリッタの仕様
|
タイプ スプリッタ |
ミニ PLC スプリッタ 1x2 |
ミニ PLC スプリッタ 1x4 |
ミニ PLC スプリッタ 1x8 |
PLC スプリッタ 1x4 SC/APC |
PLC スプリッタ 1x8 SC/APC |
PLCスプリッタ 1x16 SC/APC |
|
|
商品コード |
DA-PLC-1x2
|
DA-PLC-1x4 |
DA-PLC-1x8 |
DA-PLC-1x4 SC/APC |
DA-PLC-1x8 SC/APC |
DA-PLC-1x16 SC/APC |
|
|
容量 |
1×2 |
1x4 |
1x8 |
1x4 |
1x8 |
1x16 |
|
|
コネクタタイプ |
違う |
違う |
違う |
SC/APC |
SC/APC |
SC/APC |
|
|
波長範囲 動作 |
1260nm ÷ 1660nm |
||||||
|
動作波長 (nm) |
1270nm, 1310nm, 1490nm, 1550nm, 1577m, 1625nm |
||||||
|
挿入損失 (dB) 1310nm と 1550nm で |
マックス |
4.0 |
7.6 |
10.9 |
7.6 |
10.9 |
14.5 |
|
均一性 (dB) |
マックス |
0.6 |
1.0 |
1.3 |
1.0 |
1.3 |
1.7 |
|
PDL (dB)(偏振依存損失) |
マックス |
0.2 |
0.2 |
0.3 |
0.2 |
0.3 |
0.3 |
|
リターン損失 (dB) |
ミニ |
55 |
|||||
|
指示性 (dB) |
ミニ |
55 |
|||||
|
繊維の種類 |
ITU-T G.657A1 |
||||||
|
住宅用材料 |
ステンレス鋼 |
||||||
|
豚尾の長さ |
>1000mm |
||||||
|
豚尾 過剰摂取 |
250μm |
900μm ± 50μm |
|||||
|
豚尾の殻 |
色のTIA/EIA 598 |
LSZH |
|||||
|
マーカー |
色のTIA/EIA 598 |
すべての入力および出力ポートに順序番号のラベルを貼る |
|||||
|
動作温度 (°C) |
-10~70 |
||||||

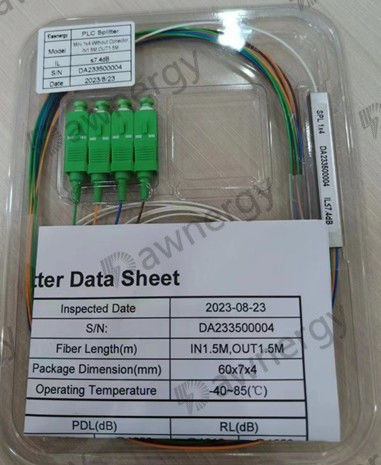

パッケージ
ブリスタープラスチックの箱で梱包されたスプリッタ,箱に含まれる各スプリッタの試験報告.顧客の要求に応じて情報を含むプラスチックボックス内のラベル
製品には,顧客の要求に応じてQRコードステッカーがあります.
スプリッタのラベル
スプリッター・ハウスの印刷情報: メーカー名,製品コード,シリアル番号,容量,製造月/年.インクが時間の経過とともに消えないことを保証します.
