急速接続 G652D/G657A1/G657A2ファイバーSC UPC/APC FTTHプロジェクト

DA-PFC-50K 急速接続器

この仕様では,SC UPC/APCフィールド・インスタレーション・コネクタの特徴を定義し,G652D/G657A1/G657A2繊維をプリポーリングされたSC UPC/APCフェルルに搭載している.このフィールドインストール可能なコネクタは,ドーンエネルギーによって生産され, 3 の蝶落線で使用するように設計されています..0mm×2.0mmの寸法

特徴

• エポキシが付いていない,固め,磨き,フェルル内の先端繊維
• 安定した光学性能と信頼性の高い環境性能
• 費用対効果があり,ユーザーフレンドリー,トリッピングと切断ツールで終了時間
• 低コストのリデザイン,競争力のある価格

申請

• FTTH プロジェクト

接続器の図

ケーブル の 設計

搭載されたバタフライ2x3mm平落ケーブルと3.0mmシンプレックスケーブルの輪郭は以下のとおりである.

建設

顧客は,コンネクタの表面にレーザーマーキングによって,会社のロゴや名前などにラベルを貼ることもできます.また,顧客の要求に応じてコンネクタの色を変更することも可能です.コンネクタの主体の標準色は緑/青

仕様

パラメーター	仕様
適用されるケーブル	3.0×2.0mmのドロップケーブルと3mmの丸いケーブル
繊維の種類	SM G652D/G657A1/G657A2
作業波長	1310 nm,1490 nm,および1550 nm
コーティング直径	250m
繊維の長さ
挿入損失	最大≤0.5dB 典型的な≤0.3dB
返済損失	最大 APC≤50dB 典型的な≤-55dB 最大 UPC≤-40dB,典型的な≤-45dB
3次元幾何学	IEC規格に準拠する
フェルルールの端面	400X で 傷跡のない ゾーン
張力強度	>25N
平均 組み立て 時間	≤3分
再利用数	≥ 5 回
動作温度 (°C)	-20 ~ +75
貯蔵温度 (°C)	-40 ~ +85
寿命	≥10年

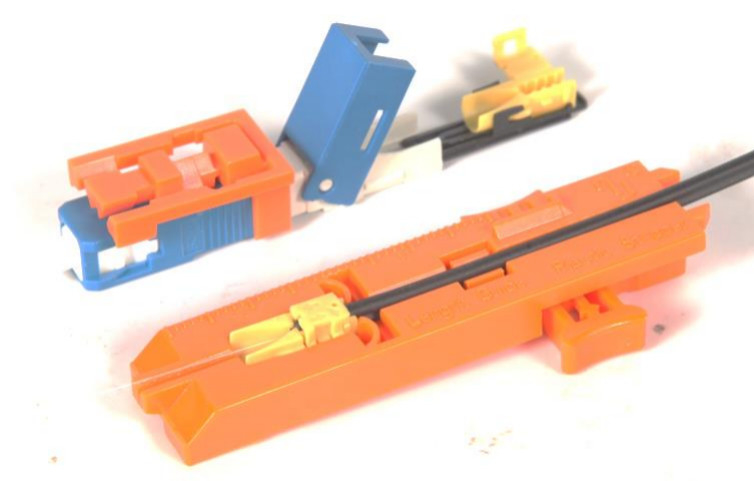

ガイドツール

50pcsの高速コネクタには 1つのガイドツールがあります

パッケージ

1. 5個は小さなブリスターボックスに 10個は内部のボックスに

小型のブリスターボックスには

5pcsの高速接続器

1pc ユーザーマニュアル

2. 1大型箱に1000個
