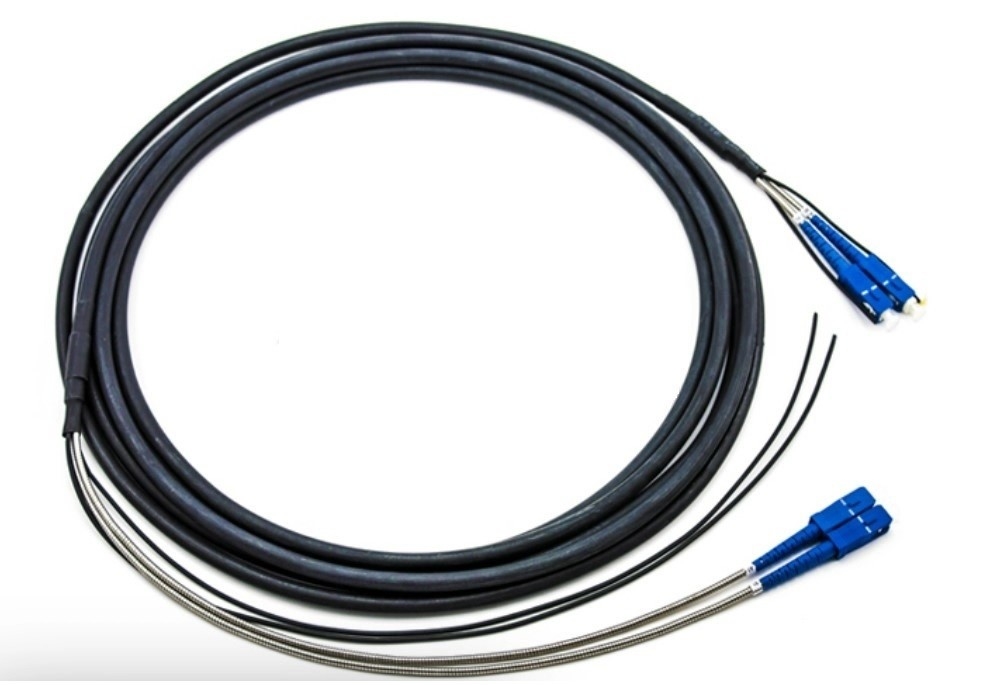

FTTA屋外の遠隔ケーブルのpatchcord
DawnergyのFTTA 2を使用して屋外の遠隔ケーブルのpatchcordか4中心の屋外の遠隔ケーブル、LC.FC.SC.STの慣習的なコネクターと、およびODVA、PDLC、NSN、ミニSC、等のような屋外の防水コネクター。それはFTTAの屋外の基地局タワーの上、RRU装置の港へのBBUの屋外の関係および他の光ファイバーのワイヤーで縛る環境で使用した。
特徴
FTTA屋外の遠隔ケーブルの構造
ケーブルの指定
項目 | 指定 | |
繊維のタイプ | G657A1 (OM1、任意OM2、OM3) | |
繊維の計算 | 2か4 | |
管の色 | のオレンジ、緑、ブラウン青い | |
外のジャケット(mm)の直径±0.2 | 7.0 | |
重量(kg/km) | 42.3 | |
外のジャケット | 黒いLSZH | |
操作の温度(℃) | -20 | +60 | |
最高。負荷の(n) | 長期 | 200 |
短期 | 400 | |
曲げ半径(mm) | 動的 | 20*D |
空電 | 10*D | |
クラッシュの抵抗 (N/100m) |
長期 | 500 |
短期 | 1000 | |
減少(dB/km) | SM |
≤0.4 @1310nm ≤0.3 @1550nm |
MM |
≤2.3 @850nm ≤0.6 @1300nm |
パッチ・コードの指定
変数 | 指定 |
繊維のタイプ | G657A1 (OM1、任意OM2、OM3) |
挿入損失(dB) | ≤ 0.3 |
リターン・ロス(dB) |
≥ 50の(UPC) ≥ 60 (APC) ≥ 35 (MM) |
コネクターのタイプ |
LC.FC.SC.ST ODVA、PDLC、ミニSC |
繊維の中心 | 2か4 |
外のジャケットの材料 | LSZH |
パッチ・コードの長さ(m) | 要求として |
許容(m) |
0~+0.1、L≤10、 0~+0.2、10~20、 1%×L、L≥20のL=patchのコードの長さ |
枝長さ(m) | 0.5 |
枝の直径 | 鋼鉄装甲との2.8mm |
耐久性(dB) | △IL≤ 0.2の500回の差し込むこと |
反復性(dB) | ≤ 0.2 |
実用温度(℃) | -20 | +60 |
