| 起源の場所 | 中国 |
| ブランド名 | Dawnergy |

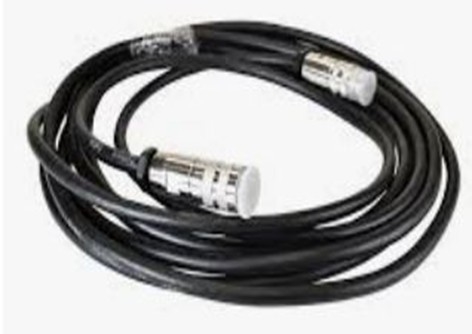

CABLE AISG2.0 RET制御
1。 ケーブル構造
|
A。 RET制御用ケーブルAlSG2.0 type1-AISGF-DB9コネクタ
B。 RET制御用ケーブルAlSG2.0 type2-AISGF-DB15コネクタ
|
|
C。 RET制御用ケーブルAlSG2.0 type3-AISGF-AISGMコネクタ |
2。 契約内容
A。 RET制御用ケーブルAlSG2.0 type1-AISGF-DB9コネクタ
|
ピン |
9PIN DB9 オス |
8PIN AISG メス ストレート IEC 601309 |
|
1 |
赤 |
赤 |
|
2 |
/ |
/ |
|
3 |
青 |
青 |
|
4 |
黒 |
/ |
|
5 |
緑 |
緑 |
|
6 |
/ |
赤 |
|
7 |
/ |
黒 |
|
8 |
/ |
/ |
|
9 |
黒 |
/ |
B。 RET制御用ケーブルAlSG2.0 type3-AISGF-AISGMコネクタ
|
ピン |
8PIN AISG Mオス ストレート IEC 601309 |
8PIN AISG メス ストレート IEC 601309 |
|
1 |
茶 |
茶 |
|
2 |
/ |
/ |
|
3 |
青 |
青 |
|
4 |
/ |
/ |
|
5 |
緑 |
緑 |
|
6 |
赤 |
赤 |
|
7 |
黒 |
黒 |
|
8 |
/ |
/ |
C。 RET制御用ケーブルAlSG2.0 type2-AISGF-DB15コネクタ
|
Pin |
15PIN DB15 オス |
ピン |
8PIN AISG メス ストレート IEC 601309 |
|
13 |
青 |
3 |
青 |
|
9 |
緑 |
5 |
緑 |
|
15 |
赤 |
6 |
赤 |
|
14 |
黒 |
7 |
黒 |
3。 仕様
|
パラメータ |
仕様 |
|
|
用途 |
RET対応アンテナの電気的チルト調整 |
|
|
プロトコル |
AISG 2.0/AISG1.1 |
|
|
コネクタA - RCUに接続 |
8ピン メス |
|
|
AISGコネクタAのボディスタイル |
ストレート |
|
|
AISGコネクタA規格 |
IEC 601309 |
|
|
AISGコネクタB - RRUに接続 |
8ピン オス/9ピン オス/15ピン オス |
|
|
ワイヤ |
構造 |
ツイストペア |
|
導体断面積 (mm2) |
≥0.185 |
|
|
ワイヤ絶縁直径 (mm) |
≥0.93 |
|
|
ジャケット直径 (mm) |
≥ 6.7 |
|
|
長さ |
10m±1% |
|
4。 電気的特性
|
パラメータ |
仕様 |
|
最大電圧 |
≥ 58V |
|
耐電圧 |
≥500V
|
|
特性インピーダンス |
(100±20) Ω
|
|
接触抵抗 |
<5mΩ |
|
絶縁抵抗 |
≥5MΩ· |
|
定格電流 |
≥4A |
5。 環境特性
|
パラメータ |
仕様 |
|
温度範囲 |
-40℃ +85℃ |
|
中性塩水噴霧 |
>48H |
|
環境規格 |
RoHS |
|
IP保護等級 |
IP67 IEC60529 |
6。 注文情報
|
説明 |
モデル |
|
RET制御用ケーブルAlSG20 type1----AISGF-X X=DB9コネクタ/DB15コネクタ/AISGMコネクタ (ケーブルAISG2.0 長さ10M RET対応アンテナの電気的チルト調整) |
DA-AISG20-10-AISG-DB-X (X=DB9/DB15/ AISGM)
|
- 各AISGには、メーカーのマークが付けられており、メーカー名、モデル、部品番号、製造日、全長マーキングなどの主要な製品詳細が含まれています。
