| 起源の場所 | 中国 |
| ブランド名 | Dawnergy |

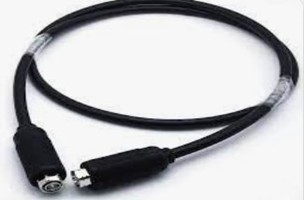

DAWNERGY ジャンパーケーブル
1. 構造
|
A について ジャンパーケーブル, 7/16 男性-7/16 防水ゴムブーツの男性直線接続器 |
|
B について ジャンパーケーブル,4.3-10 男性直線,7-16 男性角 (L型) 接続器,防水ゴムブーツ |
|
C について ジャンパーケーブル,4.3/10 男性 -7/16 防水ゴムブーツの男性直線接続器 |
|
D について ジャンパーケーブル,4.3/10 男性-4.3/10 防水ゴムブーツの男性直線接続器 |
2. キャベルの仕様
|
パラメータ |
仕様 |
|||
|
ケーブルタイプ |
HCAHY ((Z) 50-9 ((1/2) スーパー柔軟) |
|||
|
ケーブル |
内導体材料 |
銅で覆われたアルミニウムワイヤー |
||
|
ダイレクトリック |
物理泡PE |
|||
|
外導体材料 |
波紋型銅管 |
|||
|
ジャケット |
ブラックPE/低煙性 ハロゲン無 耐火性 IEC 60754-1:2011 |
|||
|
ジャケット直径≥13.1mm |
||||
|
体重 |
ジャンパーケーブル, 7/16 男性-7/16 男性 防水ゴムブーツの直線接続器 |
166g/m |
||
|
ジャンパーケーブル,4.3-10 男性直線,7-16 男性角 (L型) 接続器,防水ゴムブーツ |
166g/m |
|||
|
ジャンパーケーブル,4.3/10 男性 -7/16 防水ゴムブーツの男性直線接続器 |
166g/m |
|||
|
ジャンパーケーブル,4.3/10 男性-4.3/10 男性防水ゴムブーツの直線接続器 |
166g/m |
|||
|
IP 保護クラス (工場で終了したジャンパーケーブル) |
IP68 IEC 60529:2001 |
|||
|
最低値 折りたたみ 半径 |
1回 ≤ 25 丸い数 ≤ 35 |
|||
|
コネクタ |
コネクタタイプ |
7/16型 ストレート 男性 |
||
|
7/16 タイプ 角度 男性 |
||||
|
4.3/10型 ストレート 男性 |
||||
|
内部導体ピン (連絡センター) |
銅/青銅 銀塗装 |
|||
|
ボディ&外部のコンダクター |
青銅/三金属塗装 |
|||
|
隔熱器 |
PTFE |
|||
|
挿入損失 |
≤0.05*√ff:周波数 (GHzで) |
|||
|
体重 |
7/16型 ストレート 男性 |
41g |
||
|
7/16型 角度 男性 |
63g |
|||
|
4.3/10型 ストレート 男性 |
31g |
|||
|
防水ケーブルブーツ |
材料 |
シリコン |
||
|
紫外線抵抗基準 |
IEC-60068-2-5 |
|||
|
動作温度範囲 (oC) について |
-40°C +85°C |
|||
|
IP 保護クラス |
IP68 |
|||
|
ジャンパーの長さ |
6m ±1% または 10m±1% |
|||
3. 電気特性
|
パラメータ |
仕様 |
|
|
特性 インペデンス |
50±2オーム |
|
|
動作頻度 |
≥8.8 (GHz) |
|
|
最大電圧 |
≥16 (kW) |
|
|
内部と外部の電導体間の電圧 (V) |
≥2500 |
|
|
6Mジャンパーの挿入損失 @900/1800/2600MHz |
≤0.75/1.05/1.40 |
|
|
10Mジャンパーの挿入損失 @900/1800/2600MHz |
≤1.18/1.67/2.27 |
|
|
VSWR |
@DC-2200 MHz ≤1.10 @2200-2700 MHz ≤1.15 @2700-3800 MHz ≤1.18 |
|
|
ダイナミックPIM (IM3) IEC 62037 (dBc) @700/900/1800/2600MHz
|
ジャンパーコネクタ標準7/16DIN |
≤159dBc |
|
ジャンパーコネクタ標準 4.3-10 |
≤162dBc |
|
|
隔熱器抵抗 |
≥5000MΩ |
|
4. メカニカル特性
|
パラメータ |
仕様 |
|
最低値 折りたたみ 半径 |
1回 ≤ 25 丸い数 ≤ 35 |
|
IP 保護クラス (工場で終了したジャンパーケーブル)
|
IP68 IEC 60529:2001 |
5. 環境特性
|
パラメータ |
仕様 |
|
温度範囲 |
-40°C +85°C |
|
中性塩霧 |
IEC 60068-2-11(48H) |
|
振動 |
IEC 60068-2-6 |
|
湿度,安定状態 |
IEC 60068-2-3 |
|
RoHS |
RoHS 2011/65/EU |
|
紫外線耐性 |
IEC-60068-2-5 |
6. 注文情報
|
記述 |
商品コード |
体重 (g) |
|
ジャンパーケーブル, 7/16 男性-7/16 男性直線コネクタと防水ゴムブーツ 長さ6M |
DA-JPC-7.16M STC -7/16M STC-6M |
1080 ±20 |
|
ジャンパーケーブル, 7/16 男性-7/16 男性直線コネクタと防水ゴムブーツ 長さ10M |
DA-JPC-7.16M STC -7/16M STC-10M |
1750±20 |
|
ジャンパーケーブル,4.3-10 男性直線,7-16 男性角 (L型) コンネクタ 防水ゴムブーツ 長さ6M |
DA-JPC-4.3-10M STC-7/16M AGC-6M
|
1095±20 |
|
ジャンパーケーブル,4.3-10 男性直線,7-16 男性角 (L型) コンネクタと防水ゴムブーツ 長さ10M |
DA-JPC-4.3-10M STC-7/16M AGC-10M
|
1760±20 |
|
ジャンパーケーブル,4.3/10 男 -7/16 男 直線接続器 防水ゴムブーツ 長さ6M |
DA-JPC-4.3-10M STC-7/16M STC-6M |
1070±20 |
|
ジャンパーケーブル,4.3/10 男 -7/16 男 直線接続器 防水ゴムブーツ 長さ10M |
DA-JPC-4.3-10M STC-7/16M STC-10M |
1740±20 |
|
ジャンパーケーブル,4.3/10 男性-4.3/10 防水ゴムブーツの長さ6Mの男性直線接続器 |
DA-JPC-4.3-10M STC-4.3-10M STC-6M |
1060±20 |
|
ジャンパーケーブル,4.3/10 男性-4.3/10 男性直線接続器 防水ゴムブーツ 長さ10M |
DA-JPC-4.3-10M STC-4.3-10M STC-10M |
1730±20 |
注記:各ジャンパーは,製造者のマークを貼り付けられ,製造者の名前,モデル,部品番号,製造日付,総長度マークなどの主要な製品詳細が含まれます..
