| 起源の場所 | 中国 |
| ブランド名 | DAWNERGY |
| 証明 | ANATEL,CE,ROHS |
| モデル番号 | DA-GJY |

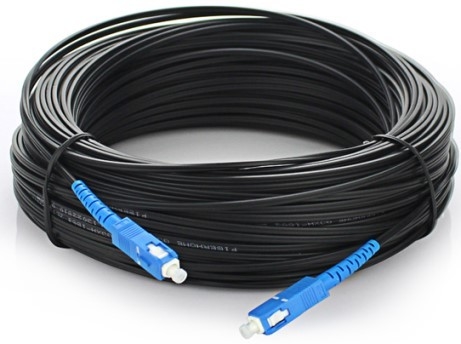

FTTHドロップケーブルパッチコード
DawnergyのFTTHドロップケーブルパッチコード構造は,光ファイバーユニットが中央に配置されている.両側に2つの並列FRPまたは鋼筋強度メンバーが配置されている.余分な強度メンバーとして鋼鉄ワイヤも適用されますケーブルは,黒いLSZHシートで完成します.
特徴
オプティカルケーブルの図
光ファイバーケーブルの仕様
| パラメーター | 仕様 | |
| 繊維の種類 | SM (G652D,G657A) またはMM (OM1~OM5) | |
| 繊維コア | 1か2か | |
| ケーブルの寸法 (mm) | (2.0±0.1) × (5.0±0.1) | |
| ケーブル重量 (kg/km) | 20 | |
| メッセンジャーワイヤー | 鋼鉄のワイヤ | |
| フォースメンバー | FRPまたは鋼 | |
| ジャケット | LSZH | |
| 張力強度 (N) | 短期 | 600 |
| 長期 | 300 | |
| 圧縮抵抗 (N/100mm) | 短期 | 2200 |
| 長期 | 1000 | |
| 曲がり半径 (mm) | ダイナミック | 60 |
| 静的 | 30 | |
| キャベルの衰弱 (キャベルの後) (dB/km) | SMファイバー @1310nm | ≤0.4 |
| SMファイバー @1550nm | ≤0.3 | |
| 動作温度 (°C) | -20 ~ +60 | |
| 保存温度 (°C) | -20 ~ +60 | |
その他の仕様
| パラメーター | 仕様 |
| コネクタタイプ | SC/FC/LC/ST/E2000 またはカスタマイズ |
| 挿入損失 (dB) | ≤0.3 |
| リターン損失 (dB) | ≥50 (UPC), ≥60 (APC), ≥30 (MM) |
| 長さ (m) | 要求に応じて |
| 容量 (m) |
0~+01, L≤10, 0~+0210~20 1%×L,L≥20,L=パッチコードの長さ |
| 温度範囲 (°C) | -20~+60 |
