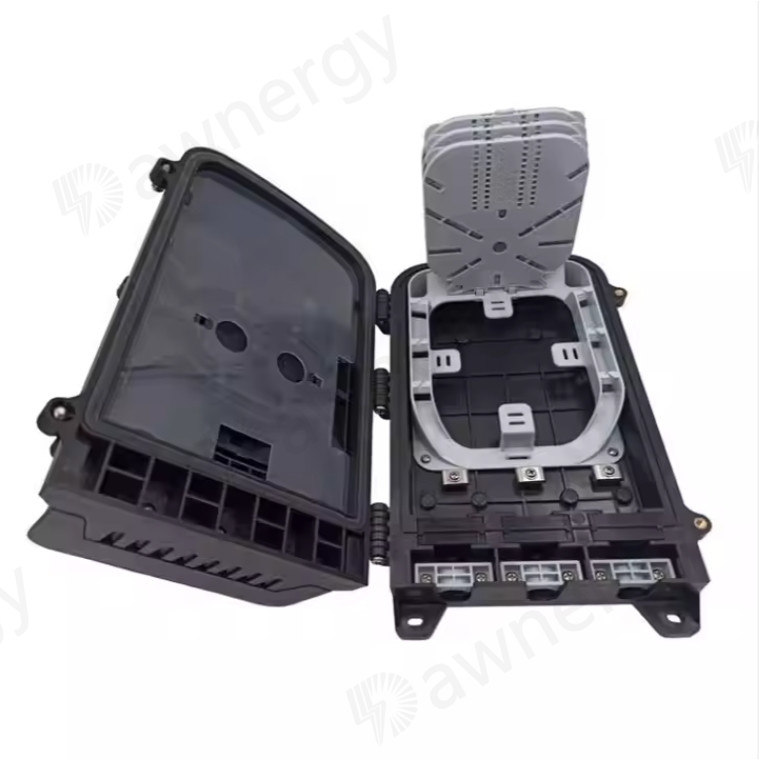

DA-FDB-16A2-PA-17 光ファイバー配送箱

DA-FDB-16A2-PA-17 光ファイバー配送箱

Dawnergyの光ファイバー配送箱は,FTTx通信ネットワークシステムにおけるドロップケーブルと接続するためのフィッダーケーブルの終端点として使用されます.この箱で配布できますFTTx ネットワークの構築に堅牢な保護と管理を提供します.

ミニ型PLCスプリッタに適しています

特徴

• 完全に閉ざされた構造
• 材料:PP,防湿,防水,防塵,防老,保護レベル IP65まで
• 配線ケーブルと落線ケーブルを固定し 繊維を結合し 固定し 貯蔵し 配送し...
• ケーブル,ピグテイル,そしてパッチコードは 互いを妨害することなく 独自の経路を走っています マイクロタイプPLCスプリッター設置 容易な保守です
• 配送パネルを翻転し,フィッダーケーブルをエクスプレッションポートで配置し,保守とインストールが簡単です.
• 支柱/壁の設置,空中ケーブルの設置,室内および室外の両方で使用できます.

申請

• FTTH アクセスネットワーク
• 電気通信ネットワーク
• 地域ネットワーク

仕様

1. 環境仕様

作業温度:-40°C+85°C

比較的湿度:≤85% ((+30°C)

大気圧:70KPa106Kpa

2. 雷に耐える技術仕様

• 接地装置はキャビネットと隔離され,隔離抵抗は2 MΩ/500V (DC) 未満
• 接地装置とキャビネットの間の抵抗電圧は3000V (DC) /min未満で,パンク,フラッシュオーバーはありません.

ケーブルウェイ

(写真2)

設置

1壁掛け装置

テーブル1のサイズに基づいて壁に4つの穴を掘り,拡張ボルト Φ7.5*40を配置し,穴をマッチするように箱を配置し,ボルトを使用して固定します. (写真3)

2柱に固定された装置

テレコムポールに1組のポールリングを固定する (写真4)

3.オーバーヘッド構造

ワイヤに吊り付け,そしてボルト,ケースを落下防止する. (写真5)

壁に固定された装置 壁に固定された装置

図 5 上部構造
