60ch 100GHz AAWG モジュールの仕様
1申請書
この仕様は,DWDMシステムにおけるC帯100GHzフラットトップMUX/DEMUXに対応する.
AWGモジュールは無熱です
2オプティカル仕様

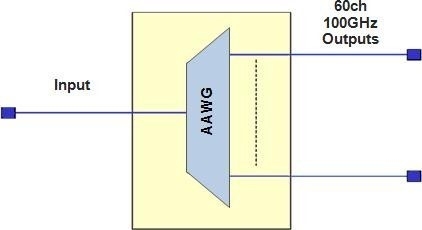

2.1 光学信号伝送図
|
|
図 1 光信号伝送の特性
2.2 光学仕様
表 1 オプティカル仕様
コネクターの損失も含まれています
表 2 チャンネル計画
| タイプ |
第1チャンネル 周波数 (THz) |
最後のチャンネル 周波数 (THz) |
第1チャンネル 波長 (nm) |
最後のチャンネル 波長 (nm) |
| ひとつでも | 196.6 | 190.7 | 1524.885 | 1572.063 |
表 3 チャンネルリスト: 60 チャンネル AAWG のパスバンド
3環境条件と最大評価
表 4 環境条件
| パラメーター | 注記 | 仕様 | 単位 | ||
| ミニ | タイプ | マックス | |||
| 動作温度 | - 5 | +65 | °C | ||
| 貯蔵温度 | -40歳 | +85 | °C | ||
| 相対 の 湿度 | 0 | 95 | % | ||
図2 AAWG平面図
| パラメーター | 注記 | 仕様 | 単位 | ||
| ミニ | タイプ | マックス | |||
| オプティカルファイバーの終端 | LC/UPC | ||||
| パッケージのサイズ | (L*W*H) (L*W*H) | 120*70*105 | mm3 | ||
| 共通 の 繊維 長さ | コンネクタを含む | L: 500±50 | mm | ||
| 共通繊維タイプ |
900μm の緩いチューブ G657A2 |
||||
| モジュールからファンアウトへのファイバー | L1: 500±50 | mm | |||
| 扇風機から接続器への繊維 |
含め コネクタ |
L2: 500±50 | mm | ||
| チャンネルファイバータイプ | 900μm 緩いチューブ G657A2 | ||||
図 3 AAWG モジュール構造とファイバー長さの図
図4 扇風機外平面図
