| 起源の場所 | 中国 |
| ブランド名 | Dawnergy |
| 証明 | CE |
| モデル番号 | DA-OTDR60-PON |

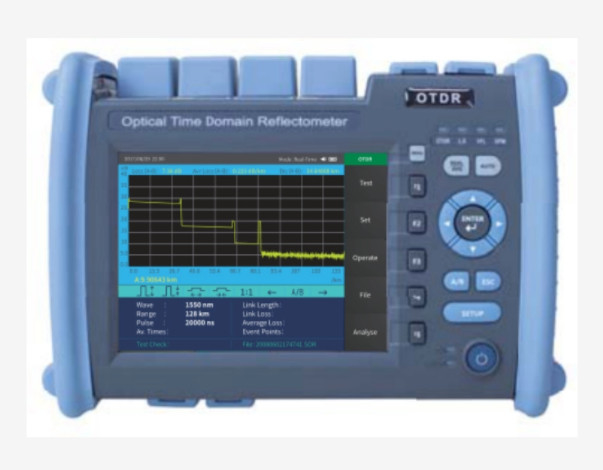

DawnergyのDA-OTDR60-PON OTDRはキーの5.6インチ色スクリーン、二重操作および接触を採用する。それに45dBの最高のダイナミック レンジがあり、PONネットワーク テストの1:64の光学ディバイダーを突き通すことができる;全機械は顧客が実地試験および維持を解決するのを効率的に助けるように多機能の統合をメーターで計るようにVFLのでき事の地図、光学力を統合する。
特徴
適用
指定
| 変数 | 指定 | ||||
| モデル | OTDR60-PON1 | OTDR60-PON2 | OTDR60-PON3 | OTDR60-PON4 | OTDR60-PON5 |
| 波長（nm） |
1310±20 |
1625±20 | 1650±15 |
1310/1550±20 |
1310/1550±20 |
| 最高のダイナミック レンジ | 37/35 dB | 38 dB | 38 dB | 38/35/35 dB | 38/35/35 dB |
| でき事の盲目の地帯 | 1m | 0.8m | 0.8m | 0.8m | 0.8m |
| ATTの盲目の地帯 | 6m | 6m | 6m | 6m | 6m |
| PONの盲目の地帯 | 30m | 30m | 30m | 30m | 30m |
| 試験範囲 | 500m/1km/2km/4km/8km/16km/32km/64km/128km/256km | ||||
| 脈拍幅 | 3/5/10/30/50/80/160/320/500/800/1000/3000/5000/8000/10000/20000ns | ||||
| 範囲の正確さ | ± （0.75m + 5×10-5 ×distance +見本抽出スペース） | ||||
| 損失の決断 | ± 0.001dB | ||||
| 損失の正確さ | ± 0.05dB/dB | ||||
| サンプル ポイント | 16k~256k | ||||
| サンプル決断 | 0.05m~16m | ||||
| 反射の正確さ | ±3dB | ||||
| ファイル形式 | SORの標準ファイルのフォーマット | ||||
| 損失の測定モード | 4点の方法5点の方法 | ||||
| レーザーの安全のレバー | クラスII | ||||
| リフレッシュ レートを | 3Hz | ||||
| データ記憶 | 内部貯蔵:≤3000カーブ;外部ストレージ:4Gビット | ||||
| コネクター | FC/UPC （交換可能なSC、ST） | ||||
| データ インターフェイス | USB、ミニUSBの100Mのイーサネット ポート | ||||
| OPM | |||||
| 波長範囲 | 800nm~1700nm | ||||
| コネクター | 普遍的な接合箇所FC/SC/ST | ||||
| テスト規模 | -50dBm | +26dBm | ||||
| 不確実性 | ±5% | ||||
| 口径測定の波長 | 850/980/1300/1310/1490/1550/1625/1650nm | ||||
| LS | |||||
| レーザーのタイプ | FP-LD | ||||
| 波長 | OTDRの出力波長に一貫した | ||||
| 出力電力 | ≥-5 dBm | ||||
| 安定性 | CW、±0.5dB/15min | ||||
| コネクター | FC/UPC （交換可能なSC、ST） | ||||
| VFL | |||||
| 波長 | 650±20nm | ||||
| 出力電力 | ≥10mW | ||||
| モード | CW/1Hz/2Hz | ||||
| コネクター | FC/UPC （交換可能なSC、ST） | ||||
| 他 | |||||
| 表示 | 5.6インチ色LCD +タッチ画面 | ||||
| 電源 |
AC/DCのアダプター:入力:100v~240v、50/60Hz、0.6A;出力:12v~19v、1.5A |
||||
| 働く温度 | -10~+50℃ | ||||
| 保管温度 | -40~+70℃ | ||||
| 重量 | 1.2kg | ||||
| サイズ | 227 x 160 x 70のmm | ||||
標準パッケージ
| いいえ。 | プロダクト | 単位 | 量 |
| 1 | OTDR | 置きなさい | 1 |
| 2 | 力のアダプター | 部分 | 1 |
| 3 | Uディスク（ソフトウェアおよび使用のマニュアル） | 部分 | 1 |
| 4 | 接触ペン | 部分 | 1 |
| 5 | データ ライン | 部分 | 1 |
| 6 | OTDR SCのアダプター | 部分 | 1 |
| 7 | OPM SCのアダプター | 部分 | 1 |
| 8 | 口径測定の証明 | 部分 | 1 |
| 10 | きれいな綿の部分 | 部分 | 10 |
| 11 | 革ノブ | 部分 | 1 |
| 12 | 器械のための特別なバックパック | 部分 | 1 |
発注情報
| 部品番号 | 名前 | 記述 |
| DA-OTDR60-PON1 | OTDR | SM 1310/1550nmのダイナミック レンジ:37/35dB、FC/UPC （交換可能なSC、ST）、力メートルと、光源、VFL機能 |
| DA-OTDR60-PON2 | OTDR | SM 1625nmのダイナミック レンジ:38dB、FC/UPC （交換可能なSC、ST）、力メートルと、光源、VFL機能 |
| DA-OTDR60-PON3 | OTDR | SM 1650nmのダイナミック レンジ:38dB、FC/UPC （交換可能なSC、ST）、力メートルと、光源、VFL機能 |
| DA-OTDR60-PON4 | OTDR | SM 1310/1550/1625nmのダイナミック レンジ:38/35/35 dB、FC/UPC （交換可能なSC、ST）、力メートルと、光源、VFL機能 |
| DA-OTDR60-PON5 | OTDR | SM 1310/1550/1650nmのダイナミック レンジ:38/35/35 dB、FC/UPC （交換可能なSC、ST）、力メートルと、光源、VFL機能 |
