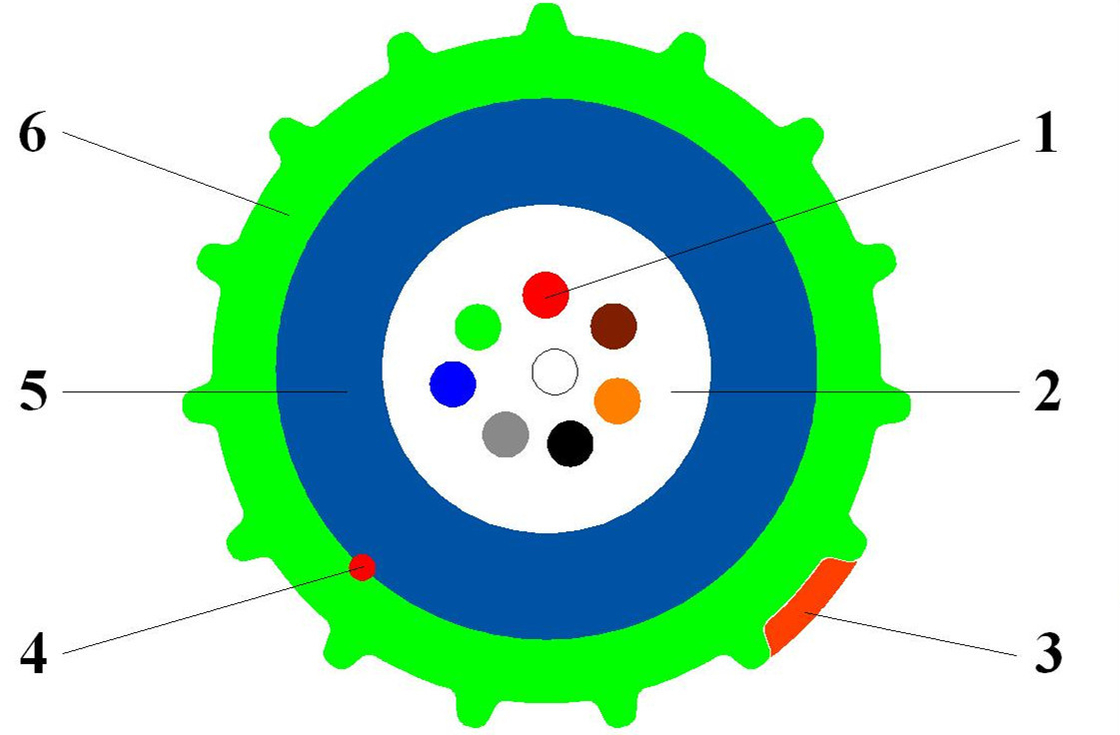

ケーブルタイプ | GCYFXTY-XB1.3((MTE +ケーブル直径)。 | |||
MTE2.0 | MTE2.3 | MTE2.5 | MTE2.8 | |
繊維数 | 2〜4 | 6〜12 | 2〜12 | 14〜24 |
HDPEシースの厚さ | 公称値:0.20mm、平均値:0.15mm | |||
公称全体直径 | 2.0±0.1mm | 2.3±0.1mm | 2.5±0.1mm | 2.8±0.1mm |
重さ | 4.0 kg / km | 5.0 kg / km | 6.0 kg / km | 7.0kg / km |
ケーブルファイバの減衰(シングルモード) | 0.35dB / km max @ 1310nm 0.22dB / km max @ 1550nm | |||
最大。抗張力 | 40N | 50N | 60N | 60N |
最大。破砕力 | 600N / 100mm | |||
最小曲げ半径-静的/動的 | 10/20アウターΦ | |||
温度 | 保管-30〜 + 50℃;設置-10〜 + 40℃;操作-20〜 + 50℃ | |||
ケーブルの耐用年数(推定値) | 25年 |
吹く性能
ブローツール | 典型的な吹出し長さ | ||
PLUMETTAZ:PR-140、MiniJet-400など。 空気圧:13bar |
繊維数 |
ダクトタイプ 3.5 / 5.0mm |
ダクトタイプ 5.5 / 7.0mm |
2〜12本の繊維 | 800メートル | 1500m | |
14〜24繊維 | / | 1500m |
メカニックパフォーマンス
。
アイテム | 試験方法 | テスト結果 | 指定値 | |
テンション性能 | IEC 60794-1-21-E1 | 光ファイバひずみ | 追加の減衰 |
最大。引張強さ= 短期許容張力 ≈2×(長期許容 テンション) |
短期:≤0.3% 長期:≤0.1% |
短期:<0.1 dB、 可逆; 長期:≤0.03dB |
|||
打ち砕く | IEC 60794-1-21-E3 |
短期:<0.10 dB、 可逆; 長期:≤0.03dB; アウターシースには目に見える亀裂はありません。 |
短期 破砕力= 600 N 長期 破砕力= 300 N |
|
繰り返し曲げ | IEC 60794-1-21-E6 |
テスト後、 ≤0.03dB; アウターシースには目に見える亀裂はありません。 |
R = 20外側Φ | |
曲げ荷重= 15N | ||||
曲げ時間= 25 | ||||
ねじれ | IEC 60794-1-21-E7 |
テスト後、 ≤0.03dB; アウターシースには目に見える亀裂はありません。 |
ねじれ角=±180º | |
ねじり荷重= 15N | ||||
ねじれ時間= 5 | ||||
ケーブルベンド | IEC 60794-1-21-E11A |
テスト後、光ファイバーは壊れません; アウターシースには目に見える亀裂はありません。 |
R = 20外側Φ 10ターン サイクル時間= 5 |
|
すべての光学テストは1550nmで進行しました |
環境パフォーマンス
アイテム | 試験方法 | テスト結果 | ||
温度サイクリング | IEC 60794-1-22-F1 | 許容される追加の減衰(1550nm) | ||
G.652B | G.652D | G.657 | ||
≤0.10dB/ km、 可逆; | ||||
水の浸透 | IEC 60794-1-22-F5B |
水柱:1m、3mケーブル、期間:24時間 ケーブルの開放端からの水漏れはありません |
||
充填コンパウンドフロー | IEC 60794-1-22-F16 |
70℃、期間:24時間 ケーブルからの複合フローはありません |
その他の索引
シースカラー:グリーン
シースマーキング
外側のシースには、1メートル間隔で次のようにマークが付けられています。
ABC ミニ 繊維の数と種類 MTEケーブルの直径 [MM-YYYY] =メートル単位の長さマーキング=
例: ABC MINI 24 G652D MTE2.8 [2014年4月] = 1888m =
配達の長さ
標準の納期は2km、4km、6kmで、許容誤差は-1%〜+ 3%です。
繊維数 |
ドラムの長さ ((m)。 |
ドラムサイズ Φ××W (んん) |
パッキングサイズ L××W××H (んん) |
重さ (きもい) (kg) |
2〜12本の繊維 φ2.0-2.5 |
2000 | Φ450×370 | 480×370×645 | 27 |
4000 | Φ500×370 | 530×370×695 | 39 | |
6000 | Φ550×370 | 580×370×745 | 51 | |
14〜24繊維 φ2.8 |
2000 | Φ500×370 | 530×370×695 | 31 |
4000 | Φ550×370 | 580×370×745 | 46 |
保護付きの木製または合板のドラム。
